图像坐标到世界坐标

Catalogue

1. 像素坐标系到世界坐标系之间的转化

像素坐标系到世界坐标系之间的转化

需求

在一张图片里，使用一个像素点的坐标找到，该像素所对应的物体关于相机的相对坐标

已知

 1. 像素点在图像中的坐标 x,y
 2. 光心到该物体的距离 l
 3. 摄像头的焦距 f
 4. 图片中的像素点在相机成图的平面内所对应的物理长度，即 dx ，dy
 5. 相机的分辨率，即相机所获取的图像的长宽，可计算出u0,v0
 6. 相机旋转的角度 和偏移量T

解决方法

在这里主要是用到图片中的世界坐标系、相机坐标系、图像坐标系、像素坐标系

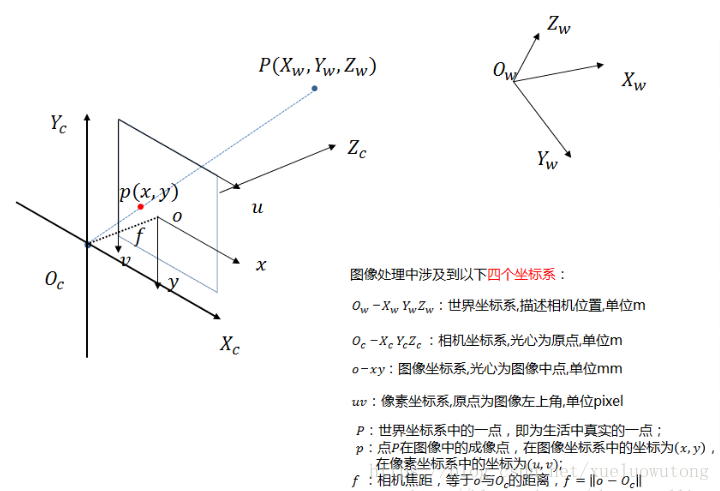

各个坐标系的假设坐标如下图所示：


像素坐标系与图像坐标系的转换

像素坐标系和图像坐标系都在成像平面上，只是各自的原点和度量单位不一样。图像坐标系的原点为相机光轴与成像平面的交点，通常情况下是成像平面的中点或者叫principal point。图像坐标系的单位为mm，属于物理单位，而像素坐标系的单位是pixel，我们平常描述一个像素点都是几行几列。所以这两者之间的转换如下：其中dx和dy表示每一列和每一行分别代表多少mm，即1pixel = dx mm

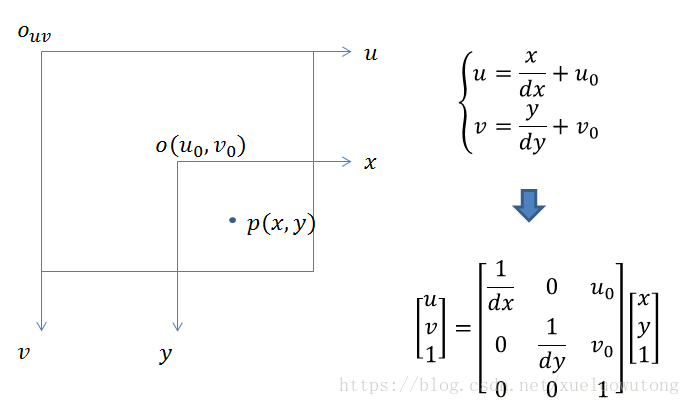

像素坐标系与图像坐标系坐标之间的关系如下图所示：


将图中的式子转换之后可得：

$\begin{bmatrix} x\ y\ 1\ \end{bmatrix}= \begin{bmatrix} dx&0&-u_{0}dx\ 0&dy&-v_{0}dy\ 0&0&1\ \end{bmatrix} \begin{bmatrix} u\ v\ 1\ \end{bmatrix}$

相机坐标系与图像坐标系的转换

在知道目标在图像上的坐标（x,y,f）后，按照已知的距离信息我们可以获得

$\frac {x_{c}}{x}= \frac {y_{c}}{y}= \frac {z_{c}}{f}= \frac {l}{\sqrt{x^2+y^2+f^2}}$

即：

$\begin{cases} x_{c}={\frac{l}{\sqrt{x^2+y^2+f^2}}}x\ y_{c}={\frac{l}{\sqrt{x^2+y^2+f^2}}}y\ z_{c}={\frac{l}{\sqrt{x^2+y^2+f^2}}}f\ \end{cases}$

世界坐标系与相机坐标系的转换

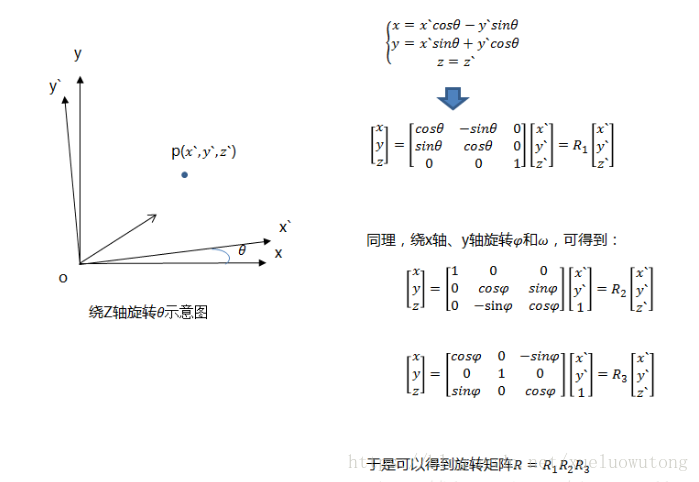

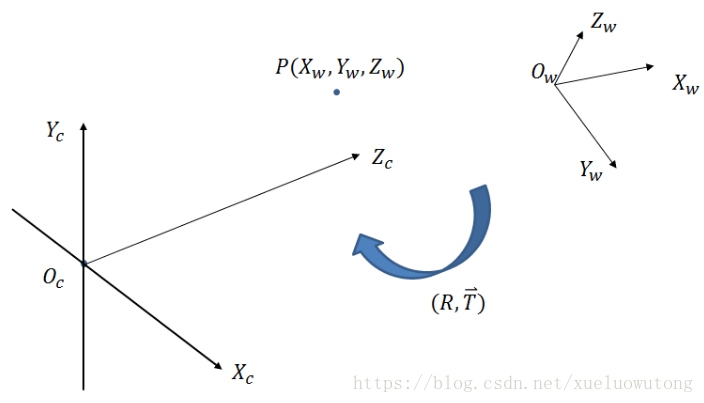

从上面两张图，得到

通过转化得到：

$\begin{bmatrix} X_{c}\ Y_{c}\ Z_{c}\ \end{bmatrix}= \begin{bmatrix} Cos\theta&-Sin\theta&0\ Sin\theta&Cos\theta&0\ 0&0&1\ \end{bmatrix} \begin{bmatrix} 1&0&0\ 0&Cos\varphi&Sin\varphi\ 0&-Sin\varphi&Cos\varphi\ \end{bmatrix} \begin{bmatrix} Cos\omega&0&-Sin\omega\ 0&1&0\ Sin\omega&0&Cos\omega\ \end{bmatrix} \begin{bmatrix} X_{w}\ Y_{w}\ Z_{w}\ \end{bmatrix}+T$
再得到：

$\begin{bmatrix} X_{w}\ Y_{w}\ Z_{w}\ \end{bmatrix}= \begin{bmatrix} Cos\omega&0&-Sin\omega\ 0&1&0\ Sin\omega&0&Cos\omega\ \end{bmatrix}^{-1} \begin{bmatrix} 1&0&0\ 0&Cos\varphi&Sin\varphi\ 0&-Sin\varphi&Cos\varphi\ \end{bmatrix}^{-1} \begin{bmatrix} Cos\theta&-Sin\theta&0\ Sin\theta&Cos\theta&0\ 0&0&1\ \end{bmatrix}^{-1} \begin{bmatrix} X_{c}\ Y_{c}\ Z_{c}\ \end{bmatrix}-T$
最后得到：

$\begin{bmatrix} X_{w}\ Y_{w}\ Z_{w}\ \end{bmatrix}= \begin{bmatrix} Cos\omega&0&-Sin\omega\ 0&1&0\ Sin\omega&0&Cos\omega\ \end{bmatrix}^{-1} \begin{bmatrix} 1&0&0\ 0&Cos\varphi&Sin\varphi\ 0&-Sin\varphi&Cos\varphi\ \end{bmatrix}^{-1} \begin{bmatrix} Cos\theta&-Sin\theta&0\ Sin\theta&Cos\theta&0\ 0&0&1\ \end{bmatrix}^{-1} \begin{bmatrix} {\frac{l}{\sqrt{x^2+y^2+f^2}}}x\ {\frac{l}{\sqrt{x^2+y^2+f^2}}}y\ {\frac{l}{\sqrt{x^2+y^2+f^2}}}f\ \end{bmatrix}-T$

转化公式

$\begin{bmatrix} X_{w}\ Y_{w}\ Z_{w}\ \end{bmatrix}= \begin{bmatrix} Cos\omega&0&-Sin\omega\ 0&1&0\ Sin\omega&0&Cos\omega\ \end{bmatrix}^{-1} \begin{bmatrix} 1&0&0\ 0&Cos\varphi&Sin\varphi\ 0&-Sin\varphi&Cos\varphi\ \end{bmatrix}^{-1} \begin{bmatrix} Cos\theta&-Sin\theta&0\ Sin\theta&Cos\theta&0\ 0&0&1\ \end{bmatrix}^{-1} \begin{bmatrix} {\frac{l}{\sqrt{x^2+y^2+f^2}}}x\ {\frac{l}{\sqrt{x^2+y^2+f^2}}}y\ {\frac{l}{\sqrt{x^2+y^2+f^2}}}f\ \end{bmatrix}-T$
